新手入门MikroTik ROS软路由系统配置实例PPPOE/DHCP/NAT/DNS缓存

简介

最近网络进行了改造，所以顺便写一下配置路由器的过程，主路由用的是MikroTik的路由器ROS系统，联通的光猫

改了桥接，拨号这些和DHCP这些功能全都放在ROS上面完成，在这里做个笔记留存分享，给有需要的人。



教程

光猫桥接

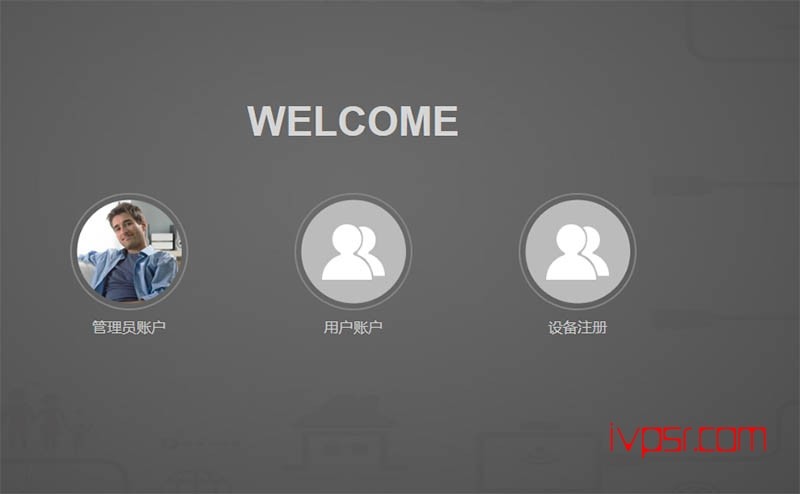

首先访问联通光猫的后台地址192.168.1.1，使用管理员账户登入，管理员密码CUAdmin

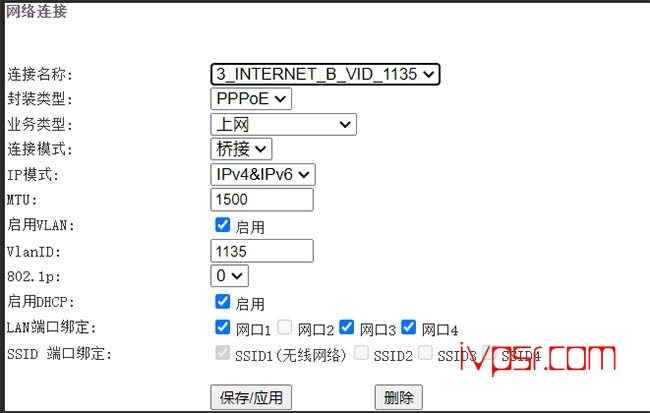

登入后，基本配置 >> 上行线路配置  >> 网络连接这里，把连接名称选到INTERNET_B_VID_xxxx，连接模式选择

桥接，保存应用，其他设置不动

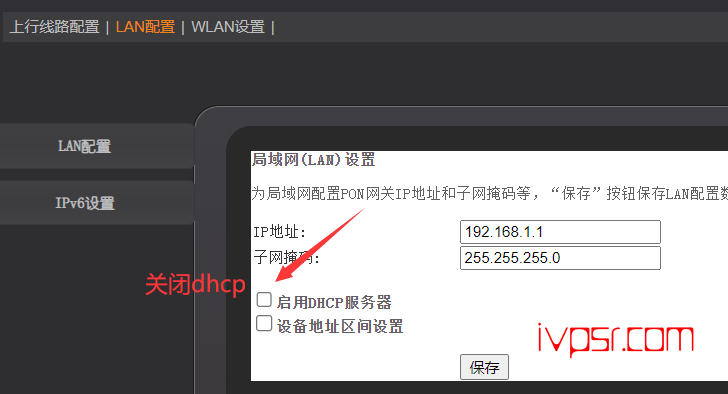

接着到光猫的LAN配置当中，关闭光猫的dhcp功能，这里我们后面会用ROS来做DHCP

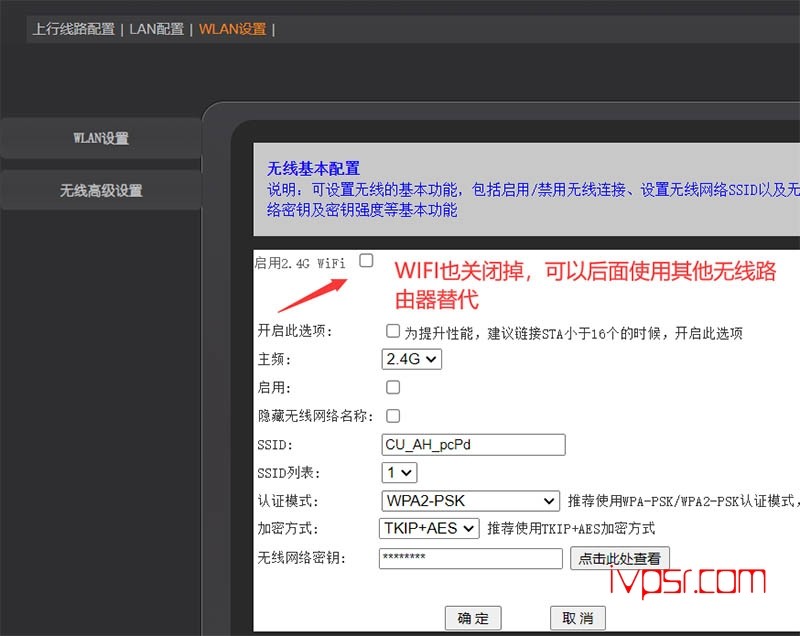

到WLAN设置这里，自带的WIFI也给他关掉，信号不行，后面再换其他强大的无线路由器接入，到此光猫这块需要

改的设置就这么多了，其他不动较为安全



接线

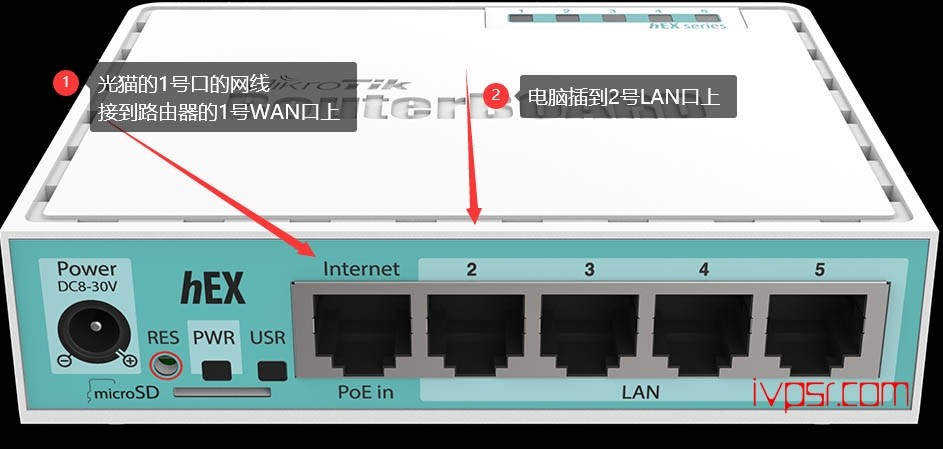

我买的是MikroTik RB750Gr3这个型号，有5个口，我这里光猫是插到的1号口



ROS登陆

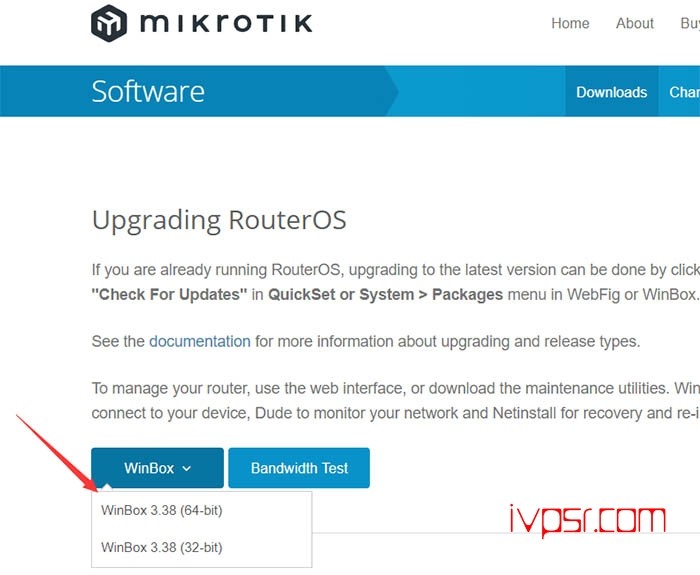

先去下载一个WinBox，到这https://mikrotik.com/download

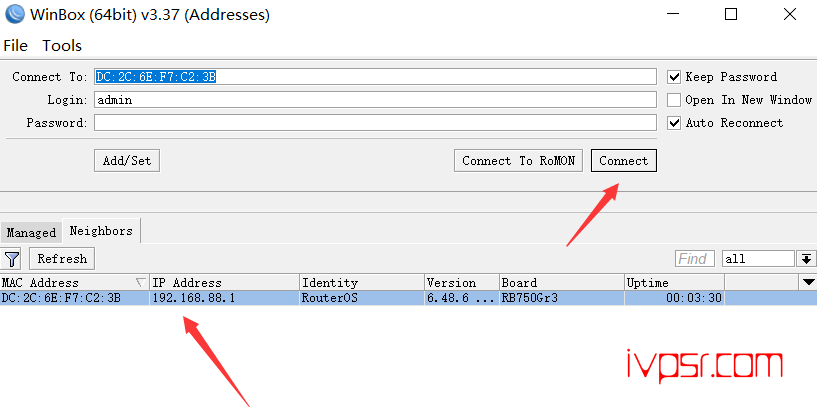

下载完成后，我们打开软件，默认ROS安装好之后IP地址是192.168.88.1，这里我们要把电脑的IP也改到

192.168.88.X这个段否则识别不到软件的连接



ROS接口配置

连接进入ROS系统后，Interfaces >> Interface List >> 双击一下这个接口，改个名字叫LAN2方便我们识别

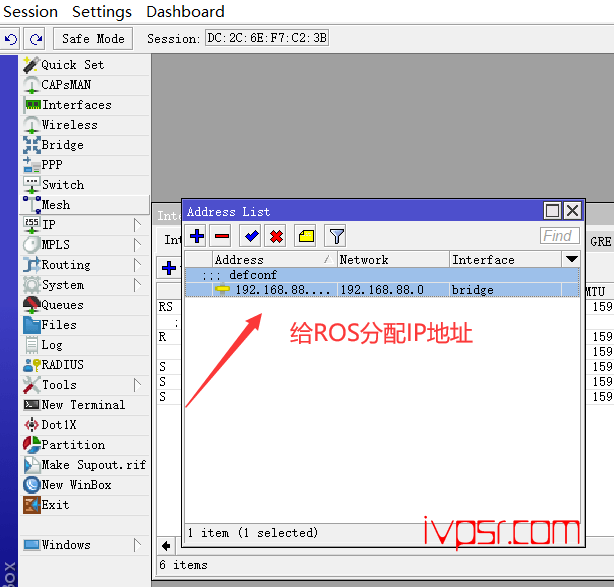

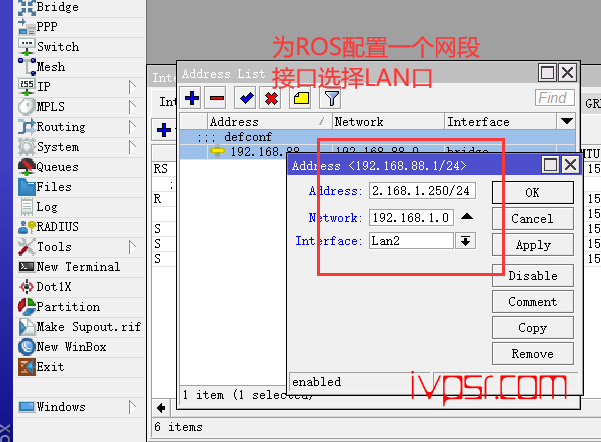

点击IP >> Addresses

我们来给ROS分配一个你需要设置的IP段

这里我给ROS配置的LAN接口IP是 192.168.1.250，如下图配置



PPPOE配置

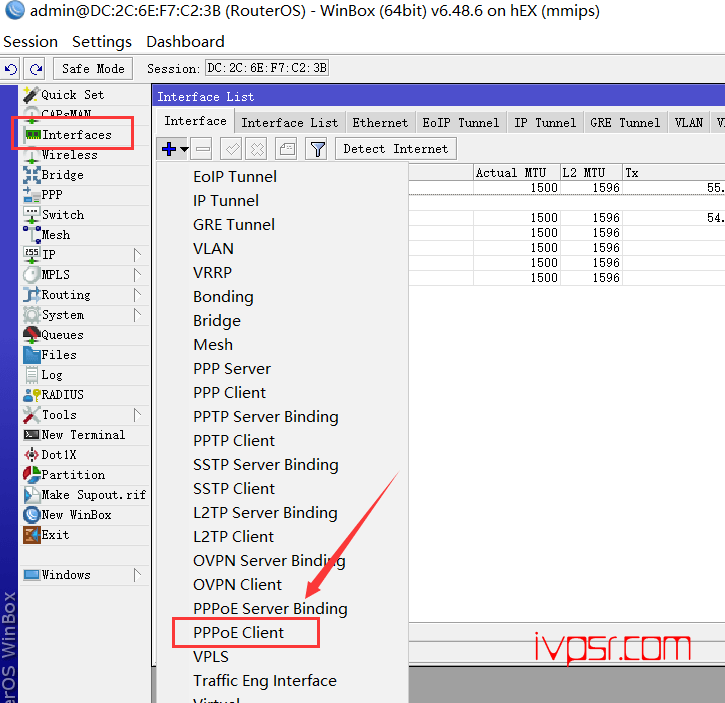

点击Interfaces >> PPPoE Client

点+号  >> New Interface 创建pppoe，下图Interfaces端口修改成WAN口

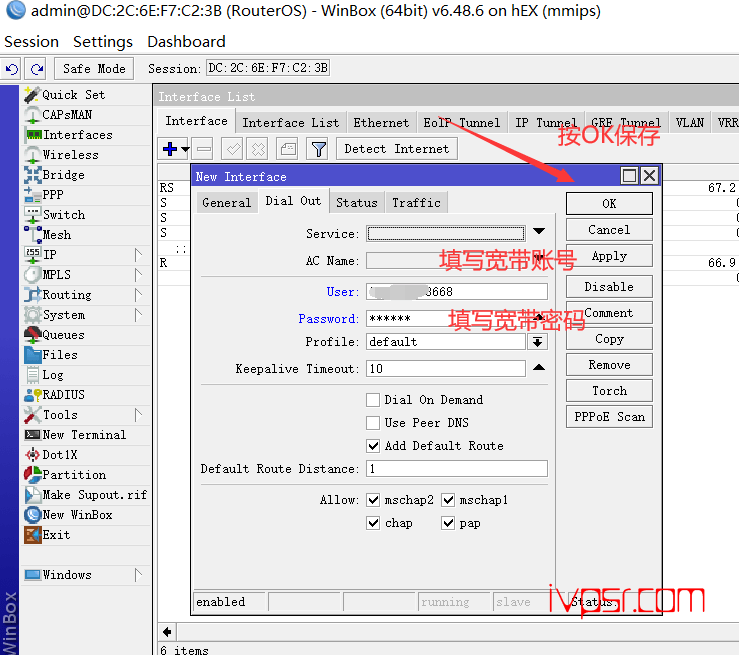

点击Dial Out这个选项，填写宽带账号和宽带密码后点击OK



防火墙NAT设置

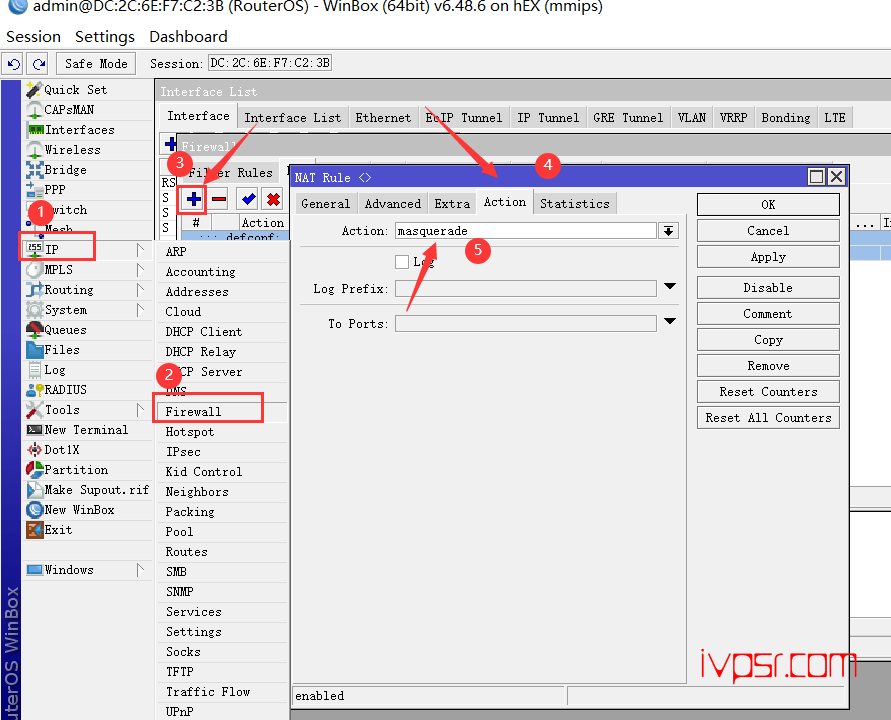

点击IP >> Firewall >> +号  >> NAT Rule >> Action >>  action选项选择masquerade



DHCP配置

IP >> DHCP Server >> DHCP Setup 选择lan2 >> Next

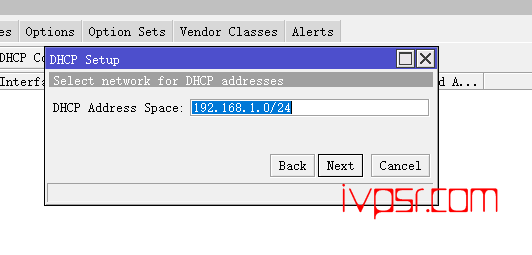

DHCP Address Space这里 配置如下图

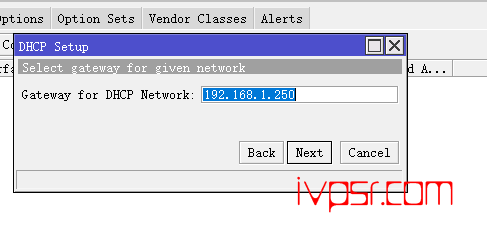

网关这里我们写ROS的地址192.168.1.250

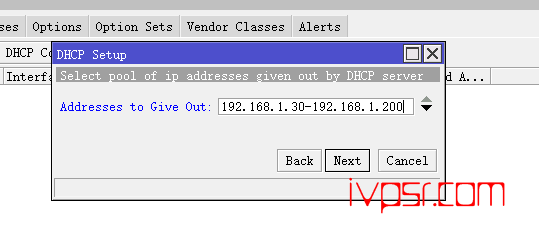

我们设置从192.168.1.30-192.168.1.200这之间进行分配

写一个DNS服务器，这里我填的是联通的DNS

 开启ROS的DNS缓存

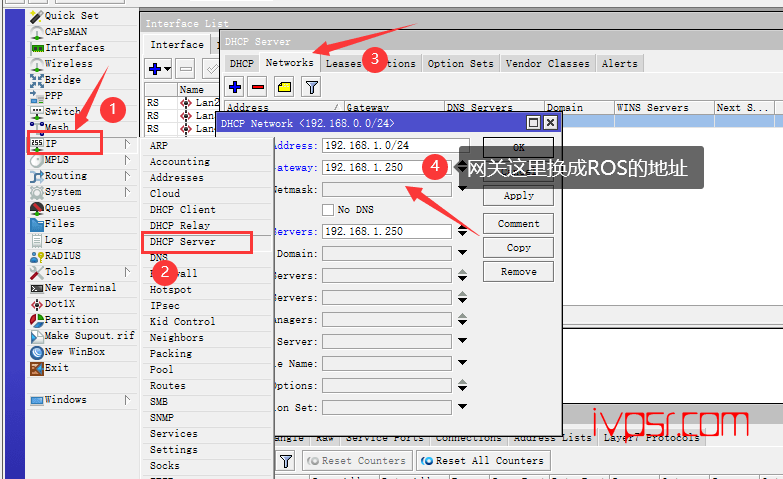

打开IP >> DHCP server ,点击Networks，把网关这里写成192.168.1.250 ROS的地址

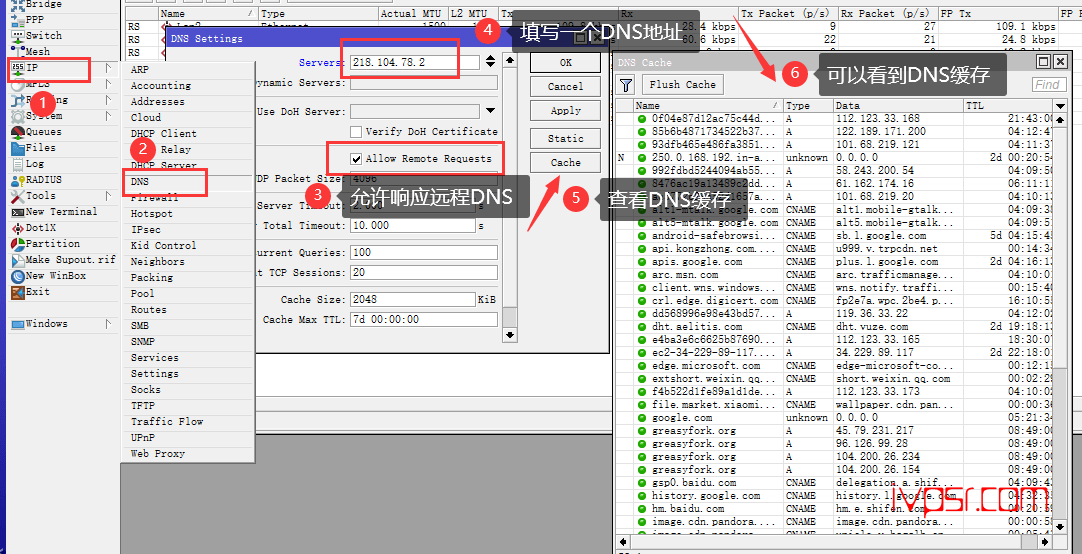

打开IP >> DNS >> 勾选允许响应远程DNS  >> 填写DNS地址



ROS设置

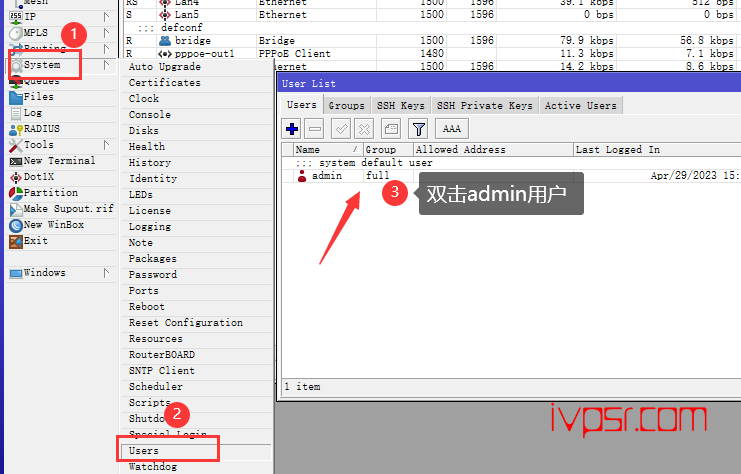

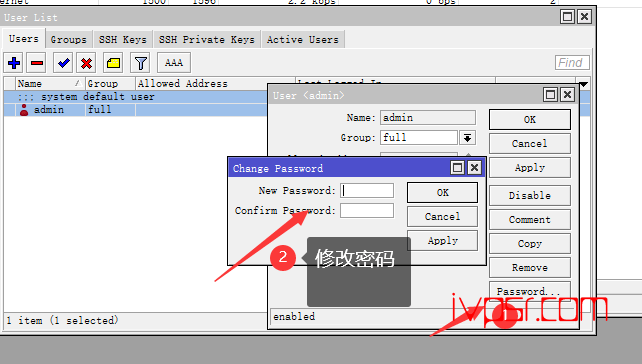

System >>  Users  >> 双击admin用户

点击password进行修改admin用户的密码

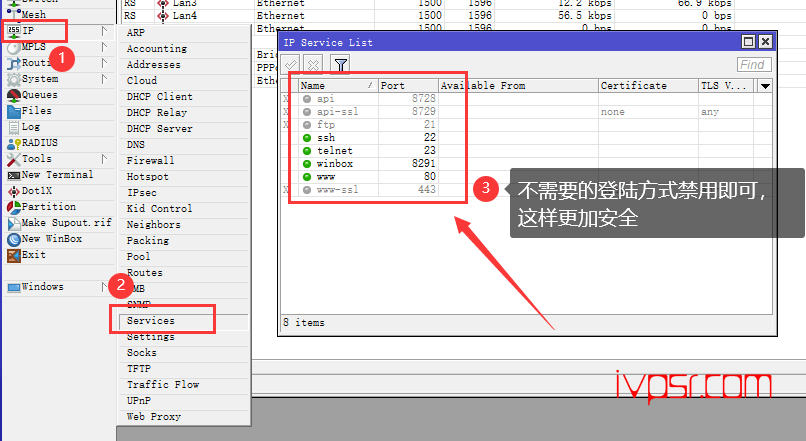

IP >>  Services >> IP service List 禁用不需要的登陆方式，提高安全性

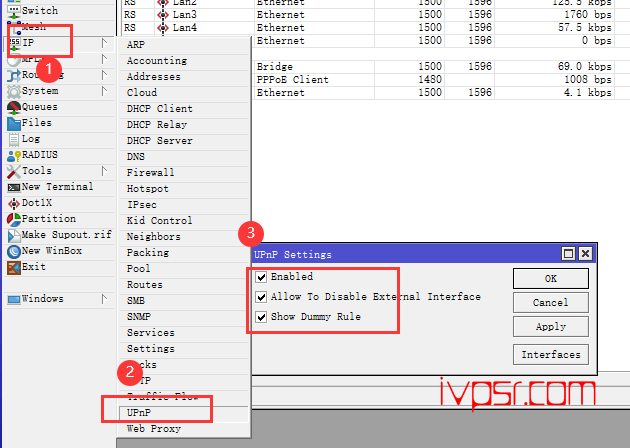

IP >>  UPnP >> UPnP settings 开启下图的设置勾选上，开启UPnP

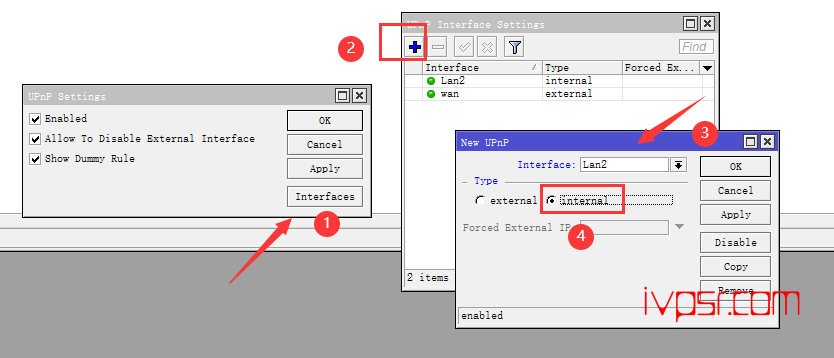

然后在Interfaces这里点击一下，我们点+号 添加lan口和wan的规则，lan口添加internal，wan口添加external
